ROCO #64111 ČD Rail Jet 室内灯設置準備を始めましたが。解決編。

ROCO #64111 ČD Rail Jet 室内灯設置準備を始めましたが、ファンクションの割り当てでストップしてしまいました。

ソフトでダメなら、ハードでと。配線を追加することで解決しました。

制御客車に搭載しているアクセサリーデコーダー ZIMO MX685P16 ですが、デフォルトでF9がコントロール出来る出力はFO5、FO6 (AUX5、AUX6)です。

幸いにもMX685P16には、ファンクションOutput FO5、FO6 (AUX5、AUX6)が有ります。ここにリード線をハンダ付けして、CV値を変更すれば、ファンクションが空いているF9の使用が可能になります。今回はFO6 (AUX6)を使用することにしました。

デコーダーソケット、左下から４番目がFO6 (AUX6)出力です。ここにリード線をハンダ付け。

F9を使用可能するには、CV#43を書き換えます。CV43=2 に変更すると、F9キーを押すとFO6(AUX6)に電圧が出力されます。

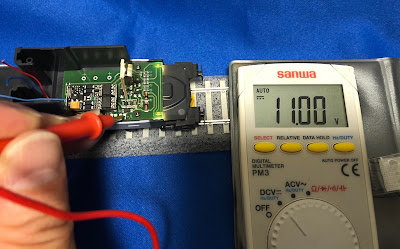

テスターでチェック。FO6 (AUX6)問題なく電圧が出ています。

これで、室内灯を搭載する準備が出来ました。

追記。(2018/08/08)
ライト基板に、使われていない空き回路パターンがあったので、それを利用する方法に変更しました。

赤で囲った回路パターンが空いていたので、FO6(AUX6)出力とコードで接続しました。室内灯のコードをパターン端のランドにハンダ付けすれば良いので、工作し易くなりました。コードも少し太くしたので、少々電流を流しても大丈夫でしょう。
